Stoßscheibendurchmesser 100

Grundlegende Werkzeuge für einen Schweißtisch. Das universellste Werkzeug ermöglicht die stufenlose Einstellung des Abstands.

Stoßstangenscheibe fi 100

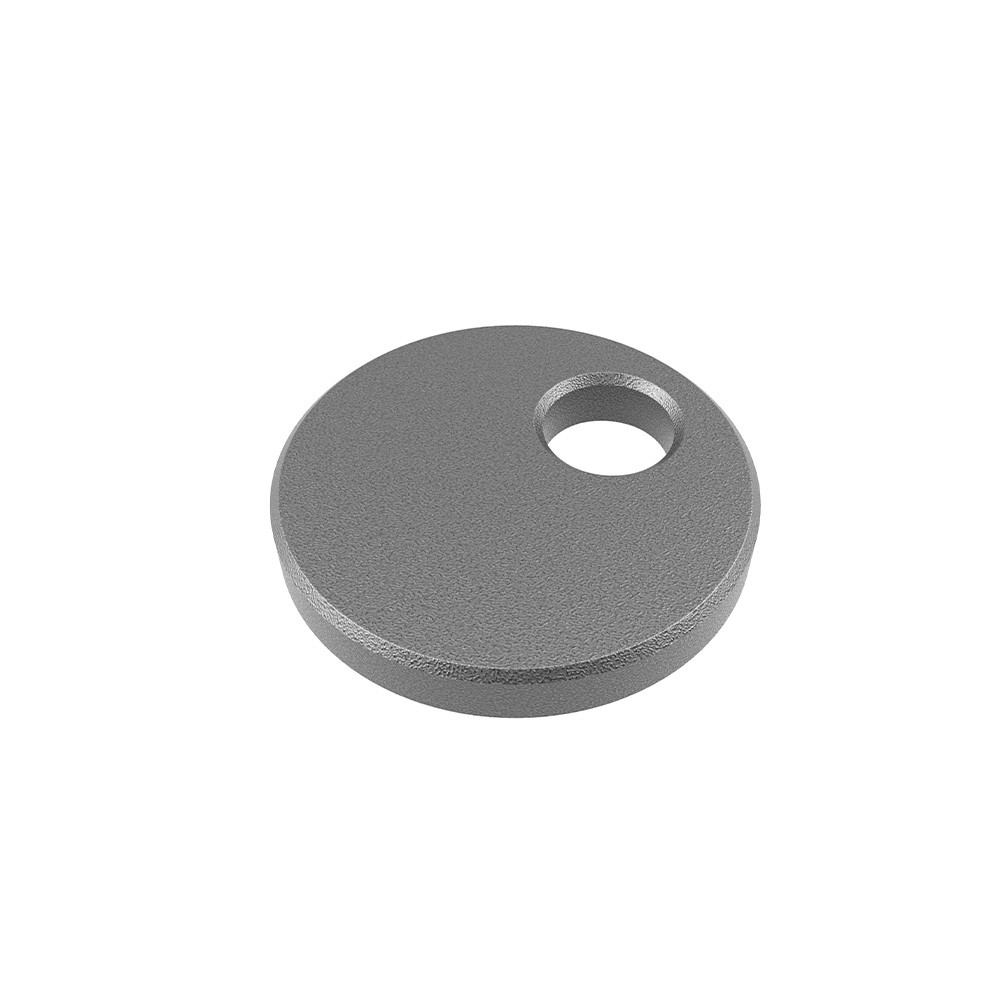

Die Stoßscheibe mit einem Durchmesser von 100 mm ist ein kompakter, runder Positionsbegrenzer, der eine schnelle Referenzierung und stabile Auflage von Werkstücken auf dem Schweißtisch ermöglicht. Die runde Form sorgt für einen gleichmäßigen Kontakt auf einer kleinen Fläche, wodurch das Element nicht an den Kanten „hängt“ und die Geometrie beim Ritzen und Vollschweißen leichter beibehalten werden kann. Die Scheibe fungiert sowohl als linearer Annäherungsbegrenzer als auch als präzise Höhenbasis an Stellen, an denen ein klassischer gerader Stoßfänger zu lang wäre oder die Führung des Brenners behindern würde.

Wie er am Tisch arbeitet

In der Praxis setzt man die Scheibe in die Löcher der Tischplatte ein, verriegelt sie mit dem Systemstift und befestigt an den Kraftübertragungspunkten Klammern. Die runde Auflagefläche erleichtert die Korrektur der Detailposition vor dem endgültigen Pressen – leichte Drehungen und Mikrobewegungen verursachen kein Verkeilen an der Kante, was die Abbindezeit verkürzt. Dieser Punktkontakt ist sehr nützlich, wenn Sie einen Schweißspalt einhalten oder den Abstand beim Verbinden von Kanten kontrollieren müssen. Die Scheibe fungiert auch als Längen-„Stopper“ – Sie können das Profil wiederholt an den Rand der Scheibe verschieben und sicher sein, dass die Messung in der Serie wiederholt wird.

Wo es am besten funktioniert

Zu den häufigsten Anwendungen gehören das Stützen kurzer Profilabschnitte, das Setzen kleinerer Ecken und das Stützen unregelmäßig geformter Details, die keinen Kontakt mit scharfen Kanten mögen. Der runde Stoßfänger funktioniert sehr gut mit Rohren, Ringen und Flanschen – der Kontakt ist vorhersehbar und verursacht keine Punktgrate. Dank der geringen Höhe kann die Scheibe in enge Arbeitsbereiche „gequetscht“ werden, ohne den Schweißweg zu behindern. Wenn die Struktur aufgrund der Temperatur dazu neigt, sich leicht zu verwinden, können mehrere Scheiben für eine gleichmäßige Unterstützung sorgen und die Verformung begrenzen.

Vorteile im Arbeitsalltag

Die Stoßscheibe mit 100 mm Durchmesser organisiert die Arbeitsplatte und beschleunigt die Vorbereitung des Arbeitsplatzes. Anstelle von provisorischen Abstandshaltern oder Polstern haben Sie einen wiederholbaren Stopp, der morgens und am Ende der Schicht gleich funktioniert. Durch die runde Kontur entstehen keine zusätzlichen Spannungen am Kontaktpunkt,Dies führt zu einer gleichmäßigeren Schmelze und einem geringeren Risiko, dass die Kanten beim Erhitzen „weglaufen“. In Kombination mit linearen Klemmen und Puffern bildet die Scheibe ein stabiles Basissystem für Elemente unterschiedlicher Länge, und die Wiederholbarkeit der Einstellungen reduziert tatsächlich die Anzahl der Korrekturen nach dem Abkühlen.

Was Sie sofort erhalten:

• schnellere Festlegung und Grundlage von Details in der Serie,
• stabiler Halt ohne scharfe Kontaktkanten,
• Ordnung auf der Arbeitsplatte und weniger improvisierte Abstände.

Verwendung mit anderem Zubehör

Am besten funktioniert die Scheibe im Set mit Klemmen und Systemstiften – die Klemme ist für die Haltekraft zuständig, die Scheibe definiert Position und Abstand. Bei Systemen mit Rohren lohnt es sich, einen zusätzlichen Stützpunkt anzubringen, um die Last auf mehrere Stellen zu verteilen und ein Übermähen zu verhindern. Bei längeren Profilen ist es vorteilhaft, zwei Scheiben in einer Reihe zu platzieren: die erste als Annäherungsbegrenzer, die zweite als Stütze für die Spitze, die das Element vor dem Pressen stabilisiert. Dank seiner kompakten Form ist es einfach, dieses Arrangement auf eine angrenzende Arbeitsplatte zu verschieben und das Arrangement sofort zu wiederholen.

Bedienungstipps

Um eine wiederholbare Arbeit zu gewährleisten, entfernen Sie regelmäßig Feilspäne und Späne von der Kontaktfläche der Scheibe und aus den Löchern in der Tischplatte. Auch eine dünne Schicht Anti-Spritzer-Präparat an den Stellen, die Lichtbogenspritzern ausgesetzt sind, hilft – die Schutzschicht erleichtert die anschließende Reinigung. Wenn Sie mit schwereren Teilen arbeiten, verteilen Sie den Druck so, dass die Hauptkräfte das Element nicht entlang der Scheibe „bewegen“. Der Anschlagpuffer soll die Position definieren und als Stütze dienen, nicht den gesamten Druck aufnehmen. Nach Abschluss der Arbeiten lohnt es sich, die Scheiben in einen trockenen Behälter oder auf einen Werkzeughalter zu legen – so vermeiden Sie versehentliche Stöße und Verschmutzungen, die mit der Zeit die Präzision der Referenzierung beeinträchtigen könnten.

FAQ – Häufig gestellte Fragen

Wofür wird die Stoßstangenscheibe fi 100 verwendet?

Zur schnellen Referenzierung und punktuellen Auflage von Werkstücken auf dem Schweißtisch; fungiert als Annäherungsbegrenzer und als präzise Höhenreferenz.

Funktioniert es mit Rohren und runden Elementen?

Ja, die runde Auflagefläche sorgt für eine vorhersehbare Unterstützung der Rohre, Ringe und Flansche, ohne scharfe Kanten, die das Material zerkratzen könnten.

Wie montiere ich es auf der Arbeitsplatte?

Wird mit einem Systemstift an den Tischlöchern befestigt; Fügen Sie nach der Einstellung Klammern hinzu, die die Haupthaltekraft übernehmen.

Können mehrere Discs gleichzeitig verwendet werden?

Selbstverständlich ermöglichen mehrere Auflagepunkte eine gleichmäßige Lastverteilung und begrenzen Verformungen bei langen Profilen und größeren Abmessungen.

Wie pflegt man die Scheibe, damit sie präzise bleibt?

Reinigen Sie die Kontaktfläche regelmäßig von Spänen, überprüfen Sie den Zustand des Stifts und lagern Sie die Elemente an einem trockenen Ort; Verwenden Sie im Bogenbereich ein leichtes Anti-Spritzer-Präparat.
