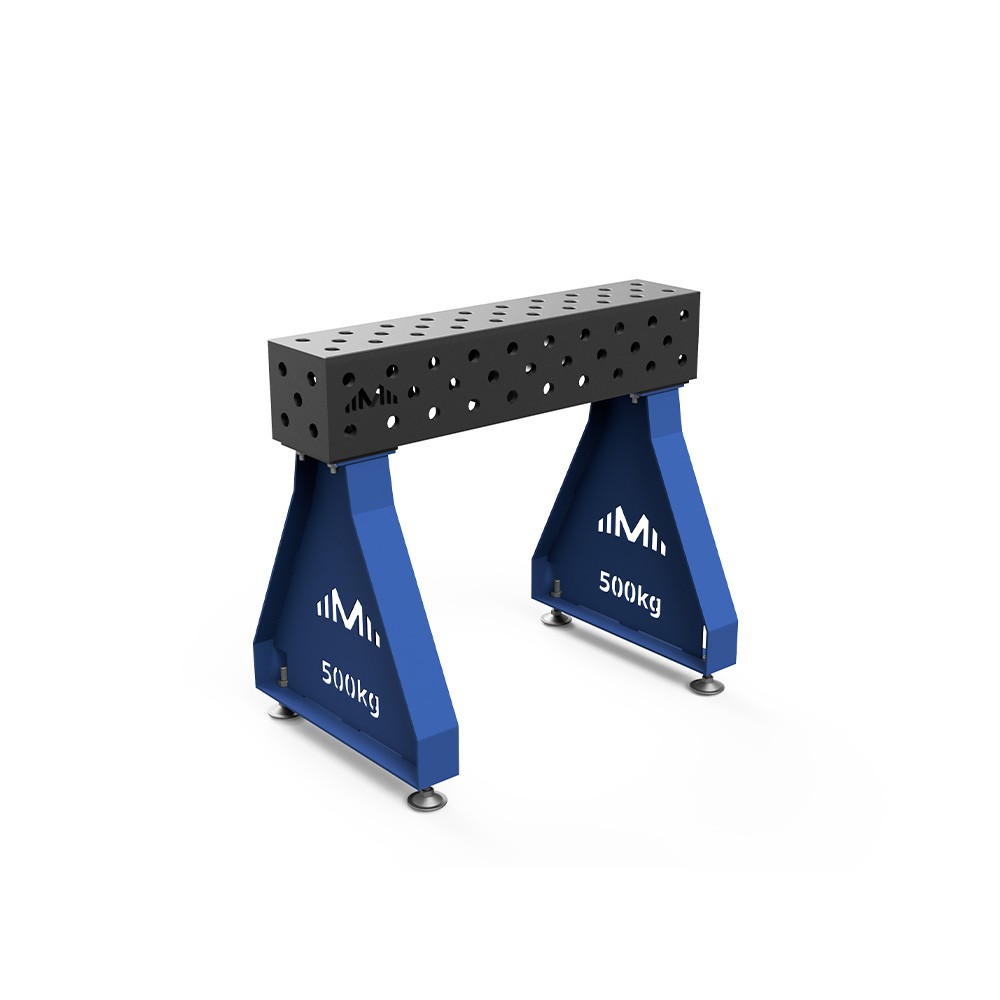

Schweißunterstützung 1000mm, 15mm

Schweißunterstützung 1000 mm – kompakte, starre Basis für Details

Die 1000 mm lange Stütze mit einer 15 mm starken Arbeitsplatte ist eine wendige Tischverlängerung, die kleine Abmessungen mit hoher Steifigkeit vereint. Es funktioniert gut, wenn kein Platz für längere Lösungen vorhanden ist und Sie gleichzeitig ein Profil, einen Rahmen oder eine Komponente sicher über die Hauptarbeitsplatte hinaus abstützen müssen. Die 15 mm dicke starre Platte verhindert ein „Rückfedern“ und trägt dazu bei, die Geometrie beim Ritzen, Zusammenfügen und beim kontinuierlichen Schweißen beizubehalten.

Wo 1000 mm einen Vorteil haben

Sie wählen das 1000-mm-Format, wenn die Mobilität der Station von entscheidender Bedeutung ist und Sie in engen Zonen der Halle arbeiten: an Montagebändern, in Serviceboxen oder dort, wo Elemente regelmäßig zwischen Nestern wechseln. Die kürzere Basis passt problemlos zwischen die Klemmen und Stoßstangen und ist dank ihrer vollen Höhe und Steifigkeit ein zuverlässiger Stützpunkt für längere Profile, die nur teilweise über die Haupttischplatte „herausragen“. Es ist auch eine ideale Stütze für Arbeiten, bei denen das Detail in einer Achse bleiben muss, aber keine Stützung über die gesamten 1500–2000 mm erforderlich ist.

Ausrichtung und Führung auf der

Beginnen Sie mit der Arbeit, indem Sie die Höhe der Stütze an die Höhe des Tisches anpassen. Bestimmen Sie nach dem Verriegeln des Einstellmechanismus die Position des Teils und verteilen Sie die Klemmen so, dass die Hauptkräfte auf die Führung drücken und das Element nicht entlang der Plattenoberfläche „schieben“. In der Praxis funktioniert die Stütze wie ein starres Regal – sie nimmt das Gewicht über den Rand der Arbeitsplatte hinaus auf und sorgt für einen stabilen Abstand zur Arbeitsfläche. Dank der kürzeren Länge ist es einfacher, die Einstellung um einige Millimeter zu korrigieren, ohne das gesamte System verschieben zu müssen.

15 mm Boardsteifigkeit im Alltagsgebrauch

Eine dickere Platte erhöht den Widerstand gegen lokale Durchbiegungen und verbessert die Kantenführung, wodurch die Anzahl der Korrekturen nach dem Abkühlen deutlich reduziert wird. Bei schlanken oder dünnwandigen Elementen begrenzt es die Bildung von „Bögen“ und Verdrehungen des Materials unter Temperatureinfluss. Eine kurze Basis mit hoher Steifigkeit eignet sich auch hervorragend als Nachladepunkt: Sie können das Detail sicher verschieben, den Abstand einstellen und mit der endgültigen Pressung fortfahren, ohne dass die Gefahr besteht, dass die Spitze „herunterfällt“.

Zusammenarbeit mit dem Lochraster und Zubehör

Die Unterstützung ist in Varianten verfügbar, die an gängige Systemtabellenraster angepasst sind.Daher können Sie problemlos Standardstifte, Klammern und Anschläge verwenden. Diese Konsistenz der Ausrüstung verkürzt die Umrüstzeit – der Bediener wiederholt dieselben Positionen im Raster und verschwendet keine Zeit mit Anpassungen. In einer typischen Anordnung sorgt die Stütze für eine konstante Höhe und an der Seite der Haupttischplatte setzt man Puffer und Klemmen ein, die die Position in der XY-Ebene definieren.

Beispielanwendungen

Am häufigsten verwenden Sie 1000 mm, wenn Sie kleinere Rahmen und Paneele zusammenbauen, an Profilabschnitten arbeiten, die über den Tisch hinausragen, und wenn Sie Abschnitte für die Zusammenführung zu größeren Baugruppen vorbereiten. Das kürzere Format erleichtert das Manövrieren zwischen den Stationen und ermöglicht es Ihnen, die Halterung nahe an der Schweißzone zu halten – ohne den Weg des Brenners zu behindern.

Auswirkungen der Implementierung

Im Arbeitsalltag zählen einfache Gewohnheiten: eine gleichmäßige Basis, sich wiederholende Positionen und weniger Improvisation. Eine kurze, steife Stütze lässt diese drei Dinge reflexartig geschehen.

• schnellere Umrüstungen in engen Arbeitsbereichen,
• stabiler Halt über den Rand der Arbeitsplatte hinaus,
• weniger Geometriekorrekturen nach dem Abkühlen.

Praktische Tipps

Stellen Sie zunächst die Höhe ein und verriegeln Sie den Einstellmechanismus, dann verteilen Sie die Klammern entlang der geplanten Schweißbahn. Wenn das Teil lang ist, denken Sie über einen zweiten Stützpunkt nach (weitere Stütze oder Höhenbegrenzer) – Sie verteilen die Last gleichmäßig und vermeiden ein Kippen. Reinigen Sie das Kochfeld regelmäßig von Spänen und Spänen; Eine dünne Schicht Antispritzer in der Lichtbogenzone beschleunigt die Wartung und sorgt für eine glatte Kontaktoberfläche.

FAQ – Häufig gestellte Fragen

Wofür ist die 1000-mm-15-mm-Stütze am besten geeignet?

Zur stabilen Abstützung von Werkstücken, die über die Arbeitsplatte hinausragen, insbesondere in engen Arbeitsbereichen und bei häufigem Umrüsten.

Was ist der Unterschied zwischen 1000 mm und 1500/2000 mm?

Es ist handlicher und mobiler – es ist einfacher, es nahe der Schweißzone zu platzieren und die Position schneller zu korrigieren, ohne das gesamte System zu bewegen.

Funktioniert es mit Systemtabellen?

Ja, Es sind Varianten erhältlich, die an gängige Lochraster angepasst sind, sodass Sie Standardstifte, Klammern und Puffer verwenden können.

Wie können Verformungen beim Schweißen begrenzt werden?

Passen Sie die Höhe der Stütze an den Tisch an, verteilen Sie die Klammern entlang der Schweißlinie und fügen Sie bei längeren Profilen einen zweiten Stützpunkt hinzu.

Kann eine Person die Einrichtung übernehmen?

Normalerweise ja. Das kürzere Format erleichtert die Ein-Mann-Bedienung; Sobald Sie Ihre festen Positionen im Raster gespeichert haben, können Sie Ihre Einstellungen in Sekundenschnelle neu erstellen.
