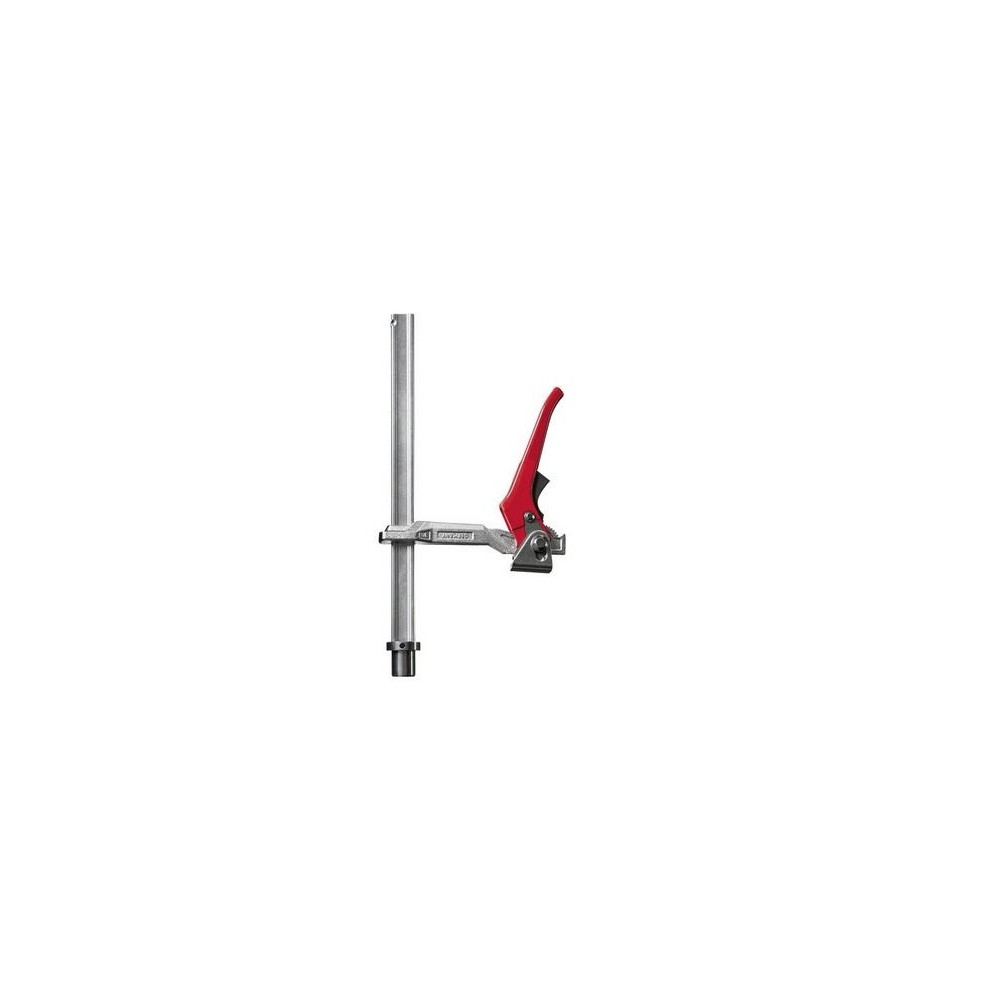

Ratschenklemme für Schweißtischsystem 28-300 mm

300 mm Ratschenzwinge – schnelle Fixierung im Systemraster 28

Die Klemmklemme mit Ratschenmechanismus beschleunigt die Positionierung von Details auf dem System 28-Tisch überall dort, wo Geschwindigkeit und Wiederholgenauigkeit wichtig sind. Durch die schrittweise Betätigung der Sperrklinke lässt sich die Lücke „Zahn für Zahn“ schließen, ohne dass die Gefahr eines Rückzugs besteht, und die Länge von 300 mm sorgt für einen komfortablen Arbeitsbereich sowohl bei kleineren Bauteilen als auch bei längeren Profilen. Indem Sie das Werkstück sicher halten, können Sie sich auf die Qualität der Schweißnaht konzentrieren, anstatt ständig darauf zu achten, dass das Werkstück beim Erhitzen nicht „wegläuft“.

Wie der Ratschenmechanismus in der Praxis funktioniert

Nachdem Sie die Löcher in das Raster eingefügt haben, setzen Sie den Klemmarm auf die Ziellinie und ziehen das Material mit Bewegungen Ihres Handgelenks fest. Die Sperrklinke blockiert die Bewegung nur in eine Richtung, sodass jedes weitere „Klicken“ die Klemmkraft erhöht und unkontrolliertes Spiel verhindert. Besonders gut funktioniert die Lösung bei intermittierendem Arbeiten: Sie können das Element zur Korrektur schnell lösen und ebenso schnell wieder den zuvor eingestellten Druck herstellen – ohne mühsames Drehen der Schraube.

Geometriekontrolle und Wiederholbarkeit der Einstellungen

Die starre Struktur des Arms schafft in Kombination mit Anschlägen und Puffern auf der Tischplatte ein stabiles Referenzsystem. Wenn das Teil unter Temperatureinfluss zu „arbeiten“ beginnt, verhindert die Sperrklinke, dass der Druck nachlässt, was Mikrobewegungen begrenzt und die Linearität der Kanten verbessert. In der Serienproduktion sind es die Wiederholgenauigkeit des Anziehens und die konstante Position im Lochraster, die die Zeit für die Vorbereitung nachfolgender Baugruppen verkürzen.

Ergonomie und Arbeitssicherheit

Die Ratschenklemme funktioniert intuitiv, auch mit Handschuhen. Die Bewegung ist kurz und wiederholbar, und der Moment des Festziehens ist durch das charakteristische „Klicken“ des Mechanismus leicht zu spüren. Das Lösen des Drucks erfolgt kontrolliert – mit einer Bewegung lösen Sie den Riegel, korrigieren die Position und drücken erneut. Dies verringert die Ermüdung und minimiert das Risiko eines plötzlichen „Schießens“ des Arms, das typisch für schlecht gelöste Schraubenlösungen ist.

Typische Nutzungsszenarien

Sie werden es am häufigsten beim Zusammenbau von Rahmen, beim Einrichten längerer Profile vor dem kontinuierlichen Schweißen und bei Arbeiten verwenden, bei denen Elemente wiederholt zwischen Stationen bewegt werden.Der Ratschenmechanismus ist auch beim Ritzen nützlich – kleine Anpassungen und schnelles „Anziehen“ helfen dabei, die Geometrie beizubehalten, ohne nervös Schrauben festzuziehen.

Was bekommen Sie sofort

• schnellere Montage und Justierung als bei klassischen Schraubzwingen,
• stabiler Druck ohne automatischen Rückzug während des Erhitzens,
• Wiederholbarkeit der Positionen im Lochraster des Systems 28.

Tipps zum Einrichten der Station

Stellen Sie die Klemme so ein, dass die Kraft in Richtung des Anschlags wirkt – der Anschlag definiert die Basis und die Klinke zieht das Detail zur Ebene. Platzieren Sie bei längeren Profilen mehrere Druckpunkte entlang der Kanten, um eine Fehlausrichtung zu vermeiden. Wenn das Element entlang der Länge unterschiedliche Steifigkeiten aufweist (z. B. geschweißte Verstärkungen), drücken Sie es näher an die Querschnittsänderungszonen – dies verhindert ein Verdrehen und „Wellen“ beim Schweißen.

Wartung und Haltbarkeit

Entfernen Sie regelmäßig Späne aus den Sperrzähnen und dem Gelenkbereich. An Stellen, die Lichtbogenspritzern ausgesetzt sind, ist eine dünne Schicht Anti-Spritzer-Präparat sinnvoll, um die anschließende Reinigung zu erleichtern. Durch regelmäßige Überprüfung der Abstände an der Armachse und der Sperrklinkenfeder bleibt ein reibungsloser Betrieb und die volle Haltekraft gewährleistet.

FAQ – Häufig gestellte Fragen

Wie unterscheidet sich eine Ratschenzwinge von einer Schraubzwinge?

Die Sperrklinke funktioniert schrittweise und blockiert die Rückwärtsbewegung, sodass Sie schneller festziehen und den Druck aufrechterhalten können, ohne dass sie sich von selbst löst. Die Schraube erfordert eine vollständige Umdrehung des Knopfes.

Ist es mit jedem System 28-Tisch kompatibel?

Ja, es ist für die Verwendung mit einem 28-Loch-Raster und Standardstiften und -puffern konzipiert.

Ist es für schwerere Strukturen geeignet?

Ja, sofern die Druckpunkte richtig verteilt sind und Begrenzer zur Aufnahme von Seitenkräften eingesetzt werden.

Kann ich es mit einer Hand bedienen?

Bei den meisten Vorgängen ja – mit dem Ratschenmechanismus können Sie das Detail in kurzen Bewegungen festziehen und mit einem einzigen Knopf oder Hebel lösen.

Wie pflegt man den Ratschenmechanismus?

Reinigen Sie die Zähne und Gelenke von Spänen, überprüfen Sie regelmäßig die Sperrklinkenfeder und das Spiel auf der Armachse;Bei Bedarf die beweglichen Punkte leicht schmieren.
