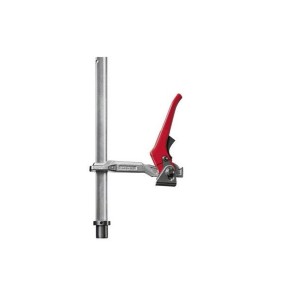

Upínacia svorka s račňovým mechanizmom urýchľuje umiestnenie detailov na stole System 28 všade tam, kde je dôležitá rýchlosť a opakovateľnosť. Krokový chod západky umožňuje uzavrieť medzeru "zub po zube" bez rizika zatiahnutia a dĺžka 300 mm zaisťuje pohodlný pracovný rozsah ako pre menšie komponenty, tak aj pre dlhšie profily. Bezpečným držaním obrobku sa môžete sústrediť na kvalitu zvaru namiesto toho, aby ste sa neustále uisťovali, že vám kus pri zahrievaní „neutečie“.
Po zasunutí do mriežky otvorov nasadíte upínacie rameno na cieľovú čiaru a pohybmi zápästia materiál utiahnete. Západka blokuje pohyb iba v jednom smere, takže každé nasledujúce „cvaknutie“ zvyšuje upínaciu silu a zabraňuje nekontrolovanej vôli. Riešenie funguje obzvlášť dobre pri prerušovanej práci: prvok môžete rýchlo uvoľniť na korekciu a rovnako rýchlo sa vrátiť k predtým vytvorenému tlaku - bez zdĺhavého otáčania skrutky.
Pevná konštrukcia ramena v kombinácii so zarážkami a nárazníkmi na doske stola vytvára stabilný referenčný systém. Keď detail začne vplyvom teploty "pracovať", západka zabráni stiahnutiu tlaku, čo obmedzí mikropohyby a zlepší lineárnosť hrán. V sériovej výrobe je to opakovateľnosť utiahnutia a konštantná poloha v mriežke otvorov, ktoré skracujú čas potrebný na prípravu následných montáží.
Západková svorka funguje intuitívne, dokonca aj v rukaviciach. Pohyb je krátky a opakovateľný a moment utiahnutia ľahko pocítite podľa charakteristického „cvaknutia“ mechanizmu. Uvoľnenie tlaku je riadené – jedným pohybom uvoľníte západku, opravíte polohu a znova stlačíte. To znižuje únavu a minimalizuje riziko náhleho „vystrelenia“ ramena, typického pre zle uvoľnené riešenia skrutiek.
Najčastejšie ho využijete pri montáži rámov, nastavovaní dlhších profilov pred súvislým zváraním a pri práci, kde sa prvky opakovane presúvajú medzi stanicami.Račňový mechanizmus je užitočný aj pri bodovaní – drobné úpravy a rýchle „uťahovania“ pomáhajú udržať geometriu bez nervózneho uťahovania skrutiek.
Svorku nastavte tak, aby sila pôsobila v smere dorazu - doraz vymedzuje základňu a západka ťahá detail do roviny. Pri dlhších profiloch umiestnite pozdĺž okrajov niekoľko tlakových bodov, aby ste predišli nesprávnemu vyrovnaniu. Ak má prvok po dĺžke rôznu tuhosť (napr. zvárané výstuhy), pritlačte ho bližšie k zónam zmeny prierezu – zabráni sa tak krúteniu a „vlneniu“ pri zváraní.
Pravidelne odstraňujte piliny zo zubov rohatky a oblasti kĺbov. Na miestach vystavených rozstreku oblúkom sa bude hodiť jemná vrstva prípravku proti rozstreku, ktorý uľahčí následné čistenie. Pravidelná kontrola vôlí na osi ramena a pružiny západky zaistí plynulý chod a plnú prídržnú silu.
Západka funguje v krokoch a blokuje spätný pohyb, takže ju môžete rýchlejšie utiahnuť a udržať tlak bez toho, aby sa sama uvoľnila; skrutka vyžaduje úplné otočenie gombíka.
Áno, je navrhnutý tak, aby fungoval s 28-dierkovou mriežkou a štandardnými kolíkmi a nárazníkmi.
Áno, za predpokladu, že tlakové body sú správne rozložené a na absorbovanie bočných síl sa použijú obmedzovače.
Vo väčšine operácií áno – račňový mechanizmus vám umožňuje dotiahnuť detail krátkymi pohybmi a môžete ho uvoľniť jediným tlačidlom alebo pákou.
Očistite zuby a kĺby od pilín, pravidelne kontrolujte pružinu západky a vôľu na osi ramena;v prípade potreby jemne namažte pohyblivé body.
