Schweißunterstützung 1500mm, 12mm

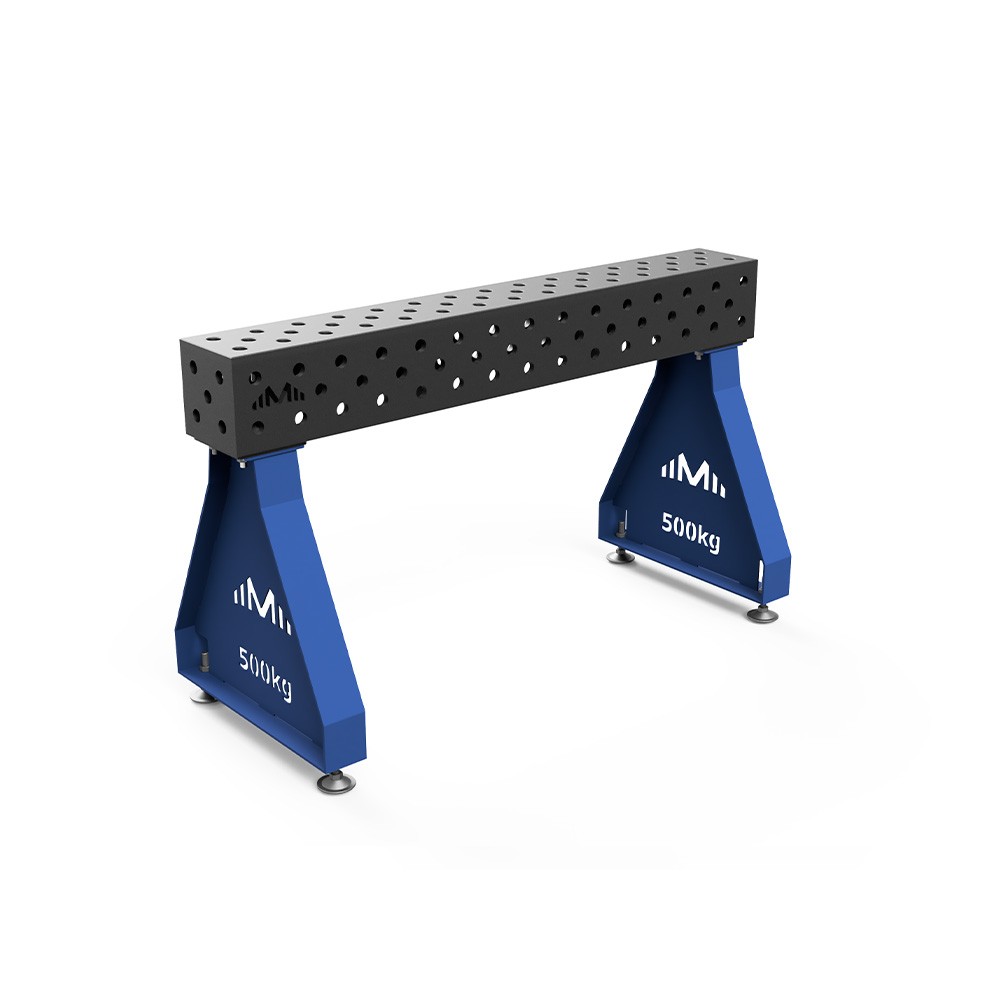

Schweißstütze 1500 mm – bewegliche Stütze mit 12 mm Platte

Diese Halterung wurde für die Arbeit mit längeren Elementen entwickelt, bei denen eine stabile Werkstückführung und ein schneller Aufbau der Station wichtig sind. Das 1500-mm-Format bietet zuverlässigen Halt über große Entfernungen, und die 12-mm-Arbeitsplatte reduziert das Gewicht der Struktur – es ist einfacher, sie alleine zu bewegen und an die aktuelle Aufgabe anzupassen, ohne auf die beim Schweißen und bei der Montage erforderliche Steifigkeit zu verzichten.

Wenn die 12-mm-Variante einen Vorteil hat

Es funktioniert gut, wenn sich das Montagesystem häufig ändert: kurze und mittlere Serien, verschiedene Größen, begrenzter Platz um die Arbeitsplatte. Die leichtere Platte erleichtert das Manövrieren des Trägers zwischen den Stationen und dank seiner stabilen Struktur „schwebt“ das Teil beim Ritzen oder kontinuierlichen Schweißen nicht. Dies ist ein sinnvoller Kompromiss zwischen Mobilität und Steifigkeit – insbesondere wenn eine Person den gesamten Arbeitsplatz organisiert.

Einstellung und Ergonomie

Passen Sie zunächst die Höhe der Stütze an die Höhe der Tischplatte an, stellen Sie dann das Detail ein und wählen Sie die Klemmen so aus, dass die Hauptkräfte in Führungsrichtung wirken und das Element nicht von der Achse „schieben“. In der Praxis fungiert die Stütze als Verlängerung des Tisches – sie übernimmt das Gewicht und hält das Niveau konstant, wodurch die Spannungen, die durch die Stützung des Elements mit behelfsmäßigen Abstandshaltern entstehen, verschwinden. Die Umschmelzlinie bleibt vorhersehbarer und die Eckengeometrie erfordert nach dem Abkühlen nicht so viele Anpassungen.

Abstimmung mit Tischsystem und Zubehör

Die Halterung ist in Varianten erhältlich, die an gängige Lochmuster angepasst sind. Dadurch können Sie Standardstifte, Klammern und Anschläge verwenden und so die Konsistenz des Prozesses in der gesamten Halle gewährleisten. Die Stationskonfiguration ist intuitiv: Höhenbasis auf dem Träger, XY-Positionierung auf der Seite der Haupttischplatte und schnelle Wiederholung derselben Einstellungen in nachfolgenden Zyklen.

Geometrieprüfung für längere Profile

Bei der Arbeit mit dünnwandigen Profilen, Rohren oder längeren Trägern begrenzt die gleichmäßige Auflage von 1500 mm das Wellen und Verdrehen des Materials unter Temperatureinfluss. Wenn das Detail entlang seiner Länge eine variable Steifigkeit aufweist (z. B. lokale Verstärkungen), verteilen Sie die Druckpunkte so, dass die Kräfte keine Verschiebungen hervorrufen.Fügen Sie bei Bedarf einen zusätzlichen Stützpunkt oder Anschlag hinzu – Sie verteilen die Lasten besser und behalten die Position auf der Achse bei.

Was Sie im täglichen Gebrauch gewinnen werden

Die Einführung einer 1500-mm-Unterstützung (12-mm-Platte) organisiert die Arbeit und verkürzt die Zeit, die für die Vorbereitung einer Serie benötigt wird. Der Bediener verbringt weniger Zeit mit der Suche nach einem Füllstand und hat mehr Zeit mit der Qualität der Schweißnaht selbst. Dies führt zu Wiederholbarkeit und weniger Korrekturen nach dem Abkühlen.

• schnellere Umrüstungen dank leichterer Bauweise,
• Konstantes Unterstützungsniveau bei 1500 mm ohne improvisierte Abstände,
• Stabilere Werkstückgeometrie beim Erhitzen.

Praktische Tipps

Richten Sie die Stütze mit der Tischplatte aus und verriegeln Sie den Einstellmechanismus, bevor Sie auf das Werkstück drücken. Bei Elementen mit großer Länge ist es vorteilhaft, den Druck entlang der geplanten Schweißstrecke zu verteilen – die Kräfte sollten in Richtung der Referenzierung drücken und das Material nicht entlang der Oberfläche bewegen. Durch regelmäßiges Reinigen der Platine von Spänen und Feilspänen und durch Auftragen einer dünnen Schicht Antispritzmittel in der Lichtbogenzone wird es einfacher, eine glatte, wiederholbare Kontaktoberfläche aufrechtzuerhalten.

FAQ – Häufig gestellte Fragen

Wofür wird die 1500 mm, 12 mm große Schweißstütze verwendet?

Zur stabilen Unterstützung längerer Details und zur Aufrechterhaltung eines konstanten Niveaus beim Ritzen, Zusammenführen und kontinuierlichen Schweißen – fungiert als Erweiterung des Tisches.

Was ist der Unterschied zwischen der 12-mm- und der 15-mm-Variante?

Es ist leichter und einfacher zu bewegen, was die Organisation der Station beschleunigt. Gleichzeitig bleibt die für typische Werkstattaufgaben erforderliche Steifigkeit erhalten.

Funktioniert es mit Systemtabellen?

Ja, es sind Versionen für gängige Lochmuster verfügbar, sodass Sie Standardstifte, Klammern und Anschläge verwenden können.

Wie können Verformungen in langen Profilen begrenzt werden?

Richten Sie die Stützebene mit der Tischplatte aus, verteilen Sie die Klammern entlang der Schweißlinie und fügen Sie bei Bedarf einen zweiten Stützpunkt hinzu, um die Lasten gleichmäßig zu verteilen.

Kann eine Person die Stütze bewegen?

Normalerweise ja – das geringere Gewicht der 12-mm-Variante begünstigt das Arbeiten mit einer Person, insbesondere, wenn Sie häufig die Konfiguration der Workstation ändern.
