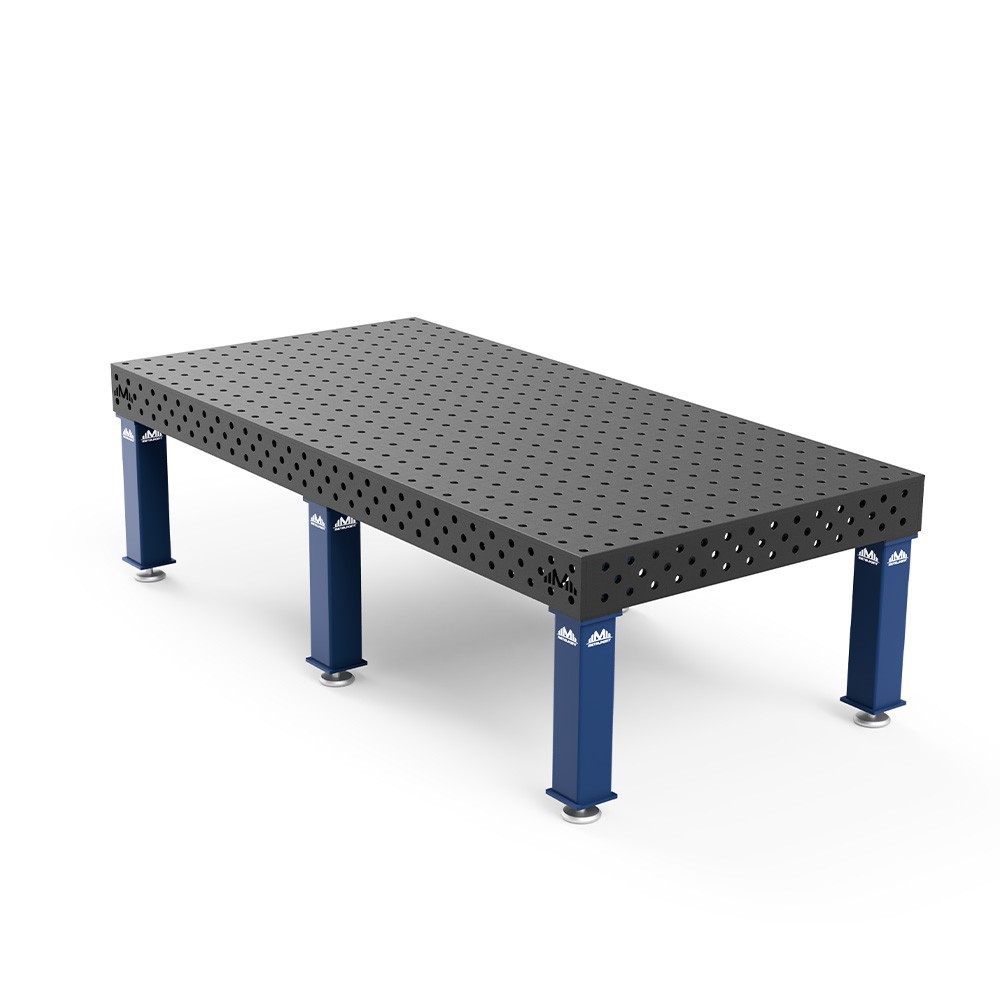

Zvárací stôl 3000x1500 EXTREME 20 mm

Zvárací stôl 2990x1490 systém 28 - 20 mm vrch a nosnosť 5500 kg

Tento zvárací stôl Metalpoint v reálnej veľkosti 2990x1490 mm je riešením navrhnutým pre ťažké výrobné práce, kde je dôležitá opakovateľnosť, stabilita a presnosť navádzania detailov. Kombinácia systému otvorov 28 mm s gravírovanou mriežkou 100x100 mm poskytuje veľmi pohodlný pracovný "jazyk": prvok rýchlo nastavíte, zachováte rozmery a pri riešení sériových detailov sa okamžite vrátite k rovnakým referenčným bodom. Ide o typ stola, ktorý nie je určený na „ľahkú konštrukciu“, ale na skutočné zváranie a montáž ťažkých komponentov.

Tu je kľúčovým parametrom hrúbka dosky stola 20 mm a tolerancia rovinnosti maximálne 0,5 mm . V praxi to znamená, že môžete bez stresu založiť detaily na stole a zostaviť postup prípravy, bez neustáleho opravovania geometrie. Pracovná výška 850–900 mm umožňuje prispôsobiť ergonómiu pracovisku a celá konštrukcia je pripravená na dlhé pracovné cykly aj v podmienkach vysokého mechanického a tepelného zaťaženia.

28 mm systém otvorov a mriežka 100 x 100 – rýchle navádzanie a opakovateľnosť

Priemer otvoru 28 mm je štandardom pre ťažšie upevňovacie zariadenia a náročnejšie aplikácie. Navyše máte gravírovanú mriežku 100x100 mm , ktorá uľahčuje nastavenie detailov „od oka“ a skracuje čas prvej montáže. Ak pracujete s prístrojmi alebo sa často vraciate k rovnakým štruktúram, mriežka výrazne zlepšuje organizáciu vašej práce – namiesto toho, aby ste zakaždým merali od začiatku, používate jasné referenčné body.

Tento model tiež používa otvory po stranách v diagonálnom usporiadaní . Ide o praktický doplnok, keď chcete pripevniť prvky na bočnú stranu stola, podoprieť dlhé detaily alebo postaviť príslušenstvo, ktoré „presahuje“ dosku stola. Strany s výškou 200 mm poskytujú stabilnú pracovnú zónu pre príslušenstvo a bočné svorky.

Výstuhy, rebrá a nohy – konštrukcia pre veľké zaťaženie

Stôl má nosnosť 5 500 kg a nejde o „marketingovú“ hodnotu – vyplýva to priamo z geometrie konštrukcie. Použilo sa 7 rebier (12 mm) s výškou 180 mm , ktoré fungujú ako výstuž celej dosky a obmedzujú priehyby v ťažkých detailoch a pri intenzívnom tlaku. Celá vec stojí na 6 nôhs prierezom 140x140 mm, čo zaisťuje veľmi dobrú stabilitu a rozloženie hmotnosti.

V praxi toto usporiadanie dobre funguje, keď sú na stôl umiestnené veľké, zvárané konštrukcie, rámy, strojové prvky alebo veľkorozmerné zostavy. Je tiež dobrou voľbou, ak chcete stanicu, ktorá vydrží roky práce vo výrobe bez „plávajúcej“ geometrie a bez nutnosti neustáleho upravovania nastavení.

Ergonómia a práca v procese – keď sa počíta tempo

Pri stoloch tejto triedy nie je dôležitá len tuhosť, ale aj pohodlie pri práci. Nastaviteľný rozsah výšky850–900 mmumožňuje prispôsobiť stanicu operátorovi a povahe práce. To je dôležité pre sériové zváranie: menšia únava, lepšia kontrola zvaru a stabilnejšia opakovateľnosť, najmä počas dlhších zmien.

Hmotnosť stola je 1200 kg, čo je v tomto segmente výhodou - veľká hmotnosť zlepšuje tlmenie vibrácií a "upokojuje" prácu pri veľkom tlaku alebo intenzívnej montáži. Ak vo vašom závode má byť stôl základom procesu a nie iba „zvárací stôl“, tento parameter skutočne pomáha.

Najdôležitejšie parametre v praxi

Aby som bol konkrétny – toto je stôl, ktorý si vyberiete, ak chcete skombinovať tuhosť, presnosť a rýchle polohovanie. Najsilnejšie stránky tohto modelu sú:

• Doska stola 20 mm + rovinnosť max 0,5 mm - stabilná základňa pre proces a prípravu.
• 28 mm systém + mriežka 100 x 100 – rýchle nastavenie a jednoduchý návrat do rovnakých bodov.
• Nosnosť 5500 kg, 7 rebier a 6 nôh 140x140 – dizajn pre ťažké detaily a tlak.

Pre koho je toto riešenie určené?

Tento model je pre firmy, ktoré nechcú robiť kompromisy: výroba oceľových konštrukcií, zváranie rámov, montáž veľkých prvkov, stavba prístrojového vybavenia, servisné práce na ťažkých moduloch. Ak má byť vaša stanica opakovateľná, rýchla a „bez prekvapení“ a má vydržať dlhé cykly, je to presne tento smer.

Ak chcete, môžete zaslať informácie o tom, aké montážne príslušenstvo máte alebo plánujete mať (napr. uholníky, dorazy, svorky, kolíky) - popis potom prispôsobím reálnemu procesu a poviem vám, aké sady pre 28 mm systém robia najväčší rozdiel vo výrobe.

Časté otázky – často kladené otázky

Je pracovný rozmer stola 2990x1490 mm?

Toto je skutočný rozmer tabuľky. To uľahčuje plánovanie logistiky, priestoru v hale a prispôsobenie existujúcim staniciam a technologickým linkám.

Aké sú výhody sieťoviny 100 x 100 mm vyrytej na pracovnej doske?

Mriežka uľahčuje rýchly odkaz na podrobnosti a opakovanie nastavení. Pri sériovej práci skracuje čas prípravy a znižuje počet chýb polohovania.

Na čo slúžia otvory po stranách v diagonálnom usporiadaní?

Umožňujú vám pripevniť prvky k bočnej strane stola, podopierať dlhé detaily a vytvárať upevňovacie prvky presahujúce obrys stolovej dosky. To je praktické pre veľké konštrukcie a neobvyklé detaily.

Má pri zváraní skutočný význam rovinnosť 0,5 mm?

Áno – ovplyvňuje opakovateľnosť, presnosť navádzania a stabilitu procesu. Pri prípravkoch a väčších detailoch sa rozdiel v rovinnosti premieta do jednoduchšej montáže a menšieho počtu úprav.

Aká je nosnosť a čo ju poskytuje v tejto konštrukcii?

Nosnosť je 5500 kg. Zásluhu na tom má systém výstuh: 7 rebier (12 mm) s výškou 180 mm a 6 nôh 140x140 mm, ktoré stabilizujú celú konštrukciu.
